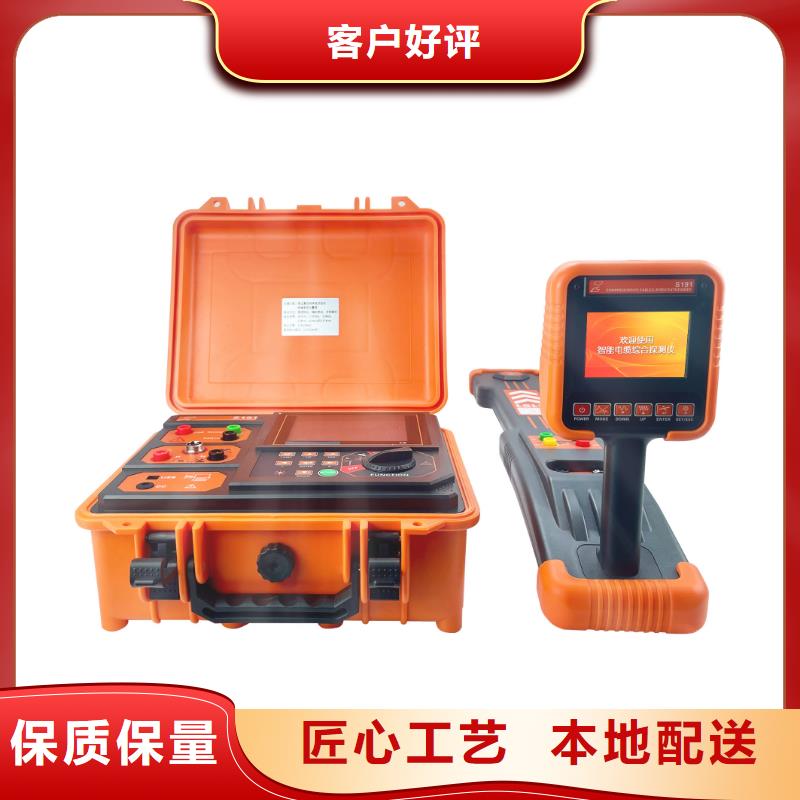

电缆故障探测仪.操作界面介绍：采样方式 点击　键弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络法”、“三次脉冲”、“八次脉冲”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法，配合多次脉冲发生器使用）。电缆长度点击　　键，弹出电缆长度选择子菜单。子菜单中包括8个选项，分别为：50m、300m、1km、2km、5km、10km、30km、60km。根据测试距离选择合适的电缆长度，按对应的子菜单键可以对电缆长度进行选择，仪器开机默认300m，再按“电缆长”键退出此项功能。注意：在高压闪络法测试中此项不做选择。电缆类型点击　　键，弹出电缆类型选择子菜单，有“交联乙烯”、“聚氯乙烯”、“油浸纸型”、“不滴油型”和“未知类型”5个选项，仪器开机默认为“交联乙烯”，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型”键，弹出计算器对话框，调整波速数值，达到选定值后按“ ”键，再按“电缆类型”键退出此项功能。注意：波形速度300m/μs，不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。④主页点击键可以返回初始界面。打印（选配）点击键可以将界面打印出来。

电缆故障探测仪 电缆类型不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。按电缆类型键，屏幕出现电缆类型选择对话筐，有油浸纸型、不滴油型、交联乙烯、聚氯乙烯和未知类型5个选项，仪器初始值为油浸纸型，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型键”，弹出对话框，调整波速数值，达到选定值后按“OK”键。再按“电缆类型键”退出此项功能。波形速度300m/us?读数精度根据测量需要选取合适的档位。共分为8米/4米/2米/1米的测量精度，仪器初始值为2米。再按“读数精度”退出此项功能。?波形缩放由于波形数据量很大，每次采样后屏幕上显示的是局部的波形。为了观察波形细节，必须将波形缩放。按“波形缩放键”进入缩放功能，仪器提供3种压缩比例，分别为1、1/2、1/3，通过“左键《 或 右键 》”可对波形进行3种比例的循环压缩。通过屏幕右下角可以观察到压缩比例。再按“波形缩放键”，退出此功能。?滚屏显示波形扩展后需要分成多段显示，仪器自动显示段。若需要观测后续各段波形，应执行“滚屏”功能。按“滚屏显示键”，通过“左键《 或 右键 》”可对波形进行左右移动。再按“滚屏显示键”，退出此功能。?保存波形将屏幕上的显示内容存储于仪器中，可以存储20幅波形。?调出波形在屏幕上重现存储的波形。?电缆全长在“采样方法”子菜单中若执行“速度测量”，则菜单中的电缆类型变为电缆全长。按“全长键”，屏幕上弹出“电缆长度”输入对话筐，初始值为“0”米。输入电缆长度值后，按“OK键”。?延时设置触发时间，此功能一般不用。?定位用于确定测量的起点。执行“定位”键后，游标当前所处的位置即被确定为测试起点。通过 “左键《 或 右键 》”可对游标进行左右移动。?自动判距⒀按“自动判距键”，游标进行自动定位，显示屏左上方自动显示故障距离。?左键/右键(加/减)⑿ ⒁移动游标定位用时，每按“左键《 或 右键 》”一次，定位游标尺左/右移一个单位点（像素）；当连续按游标左/右键时，游标移动的速度加快，一次移动八个单位点。波形缩放、滚屏显示、波形移位进行选择时，按左键《 或 右键 》(加/减)。?采样键⒂当仪器处于低压脉冲法测量时，按下采样键后，屏幕的波形显示区能马上显示出发射脉冲和回波脉冲。红色波形为局部波形，蓝色波形为全局波形。当仪器处于高压闪络法测量时，按下采样键后，当有外部触发后，屏幕将显示高压闪络波，红色波形为局部波形，蓝色波形为全局波形。
